液體流量計外形尺寸
點擊次數：3536 發布時間：2021-11-27 09:49:49

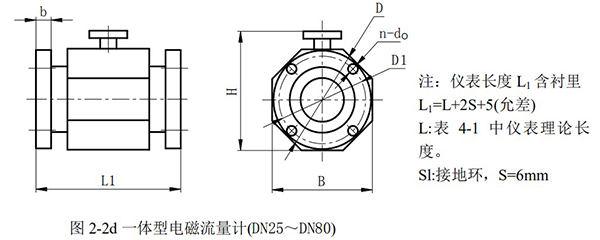

液體流量計外形和安裝尺寸
注：除表標準連接尺寸和公稱壓力以外，可依據用戶要求，根據用戶實際安裝位置尺寸，管道公稱壓力進行非標準設計和制造。

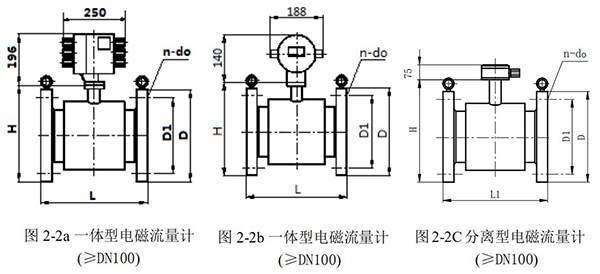

液體流量計（含傳感器）外形及連接尺寸

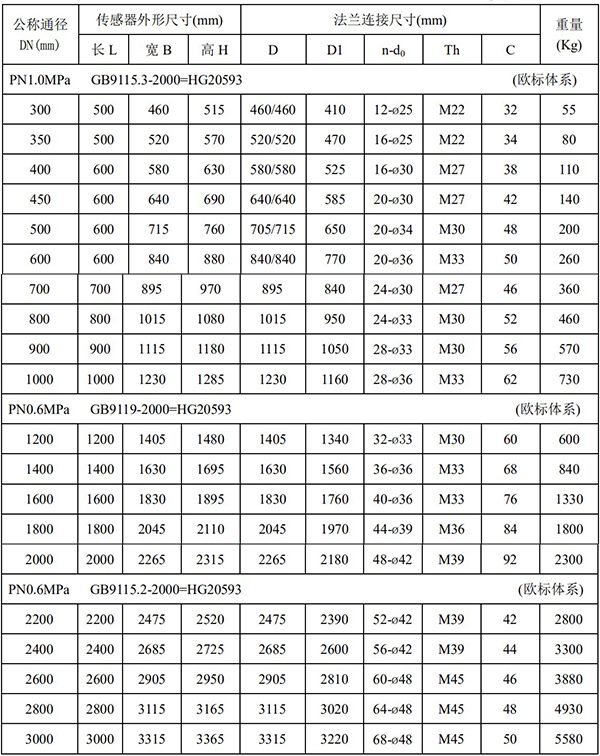

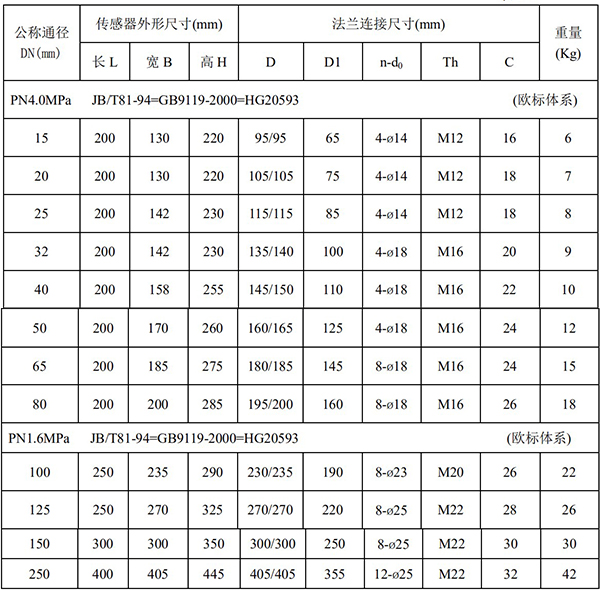

常用規格液體流量計外形尺寸和法蘭連接尺寸
液體流量計外形和安裝尺寸
注：除表標準連接尺寸和公稱壓力以外，可依據用戶要求，根據用戶實際安裝位置尺寸，管道公稱壓力進行非標準設計和制造。
液體流量計（含傳感器）外形及連接尺寸
常用規格液體流量計外形尺寸和法蘭連接尺寸
