污水流量計的外形和安裝尺寸圖示與對照表
點擊次數：6783 發布時間：2021-03-09 10:05:29
污水流量計的外形和安裝尺寸，見表
注：除表標準連接尺寸和公稱壓力以外，可依據用戶要求，根據用戶實際安裝位置尺寸，管道公稱壓力進行非標準設計和制造。
轉換器的結構和外形尺寸(詳見轉換器部分)

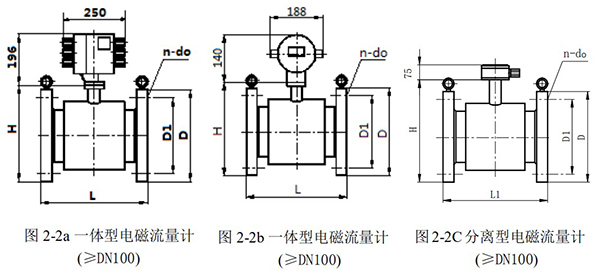

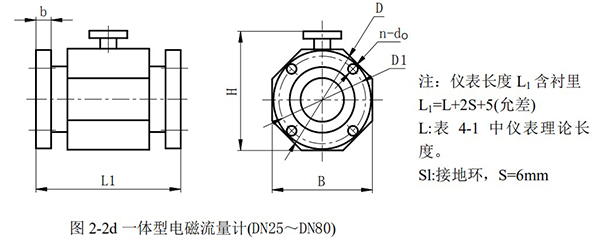

2.5.2 污水流量計（含傳感器）外形及連接尺寸（見圖 2-2，表 2-4）

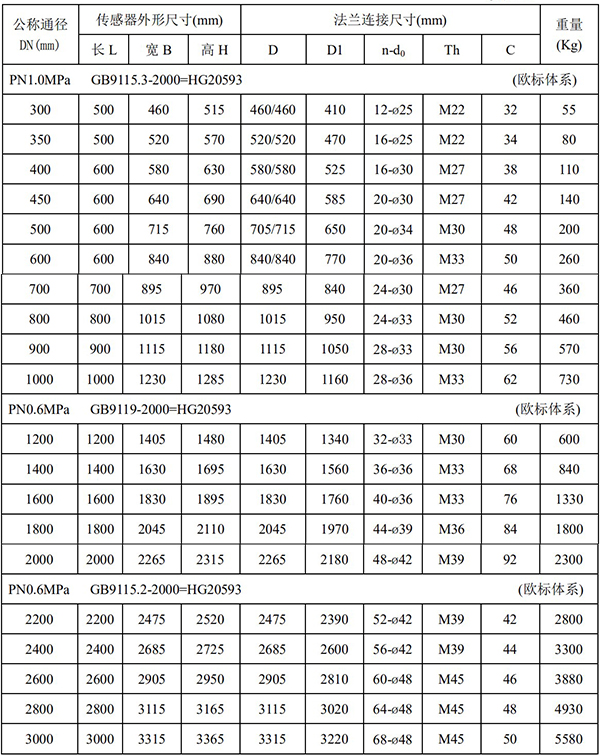

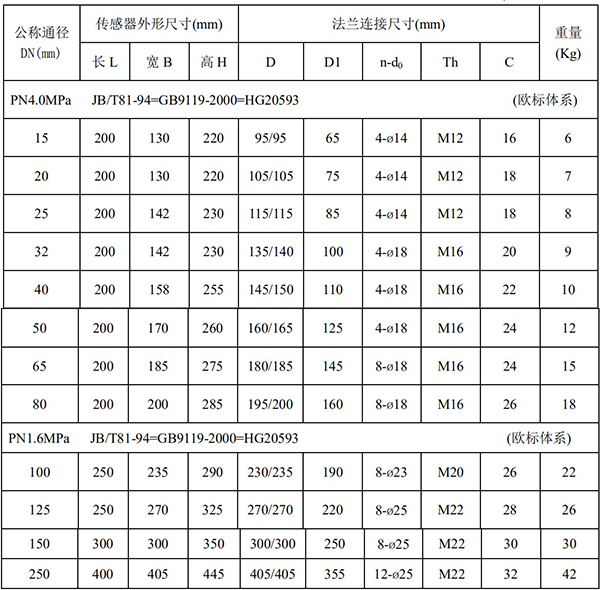

常用規格電磁流量計外形尺寸和法蘭連接尺寸
